Bản đồ quy hoạch giao thông phường Lĩnh Nam, Hoàng Mai, Hà Nội

Linh An (Tổng hợp) 10:42' - 10/04/2019
BNEWS Bản đồ quy hoạch giao thông phường Lĩnh Nam nằm trong phân khu đô thị H2-4 thuộc một phần phạm vi Bản đồ quy hoạch phường Lĩnh Nam – quận Hoàng Mai – thành phố Hà Nội.

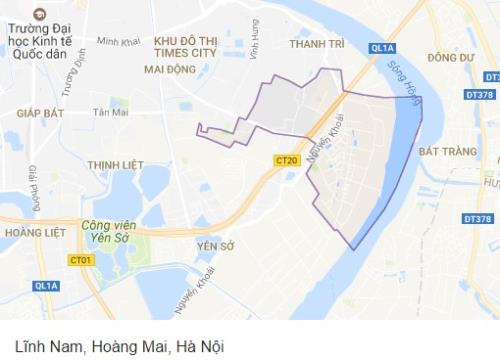

Vị trí Bản đồ quy hoạch giao thông phường Lĩnh Nam

Bản đồ quy hoạch giao thông phường Lĩnh Nam nằm trong phân khu đô thị H2-4 thuộc một phần phạm vi Bản đồ quy hoạch phường Lĩnh Nam – quận Hoàng Mai – thành phố Hà Nội. Diện tích nghiên cứu Bản đồ quy hoạch giao thông phường Lĩnh Nam là khoảng 190.1 ha.

Ranh giới Bản đồ quy hoạch giao thông phường Lĩnh Nam

Phía Đông: Giáp Bản đồ quy hoạch phân khu đô thị R (sông Hồng), phường Thanh Trì;

Phía Tây: Giáp Bản đồ quy hoạch giao thông phường Vĩnh Hưng, phường Yên Sở;

Phía Nam: Giáp Bản đồ quy hoạch giao thông phường Trần Phú;

Phía Bắc: Giáp Bản đồ quy hoạch giao thông phường Thanh Trì.

Nội dung Bản đồ quy hoạch giao thông đô thị phường Lĩnh Nam

Bản đồ quy hoạch giao thông đối ngoại phường Lĩnh Nam

Đường bộ:

Đường vành đai 3: (tuyến đường cao tốc đô thị): Quy mô mặt cắt ngang điển hình rộng B=71m -80m, đã xây dựng hoàn thiện.

Bản đồ quy hoạch giao thông đô thị phường Lĩnh Nam

Đường sắt đô thị: Đi qua phạm vi quy hoạch phường Lĩnh Nam có tuyến số tuyến số 4 (dọc đường vành đai 2,5 và đường quy hoạch B=40m), tuyến số 8 (đi dọc Vành đai 3). Bản đồ quy hoạch mặt bằng các tuyến sẽ được nghiên cứu xác định cụ thể theo dự án riêng.

Bản đồ quy hoạch các tuyến đường cấp đô thị phường Lĩnh Nam

Quy hoạch tuyến đường Vành đai 3: Quy mô mặt cắt ngang điển hình rộng B = 60m (6 làn xe cơ giới, phần đường hỗn hợp 4 làn xe).

Bản đồ quy hoạch các tuyến đường liên khu vực phường Lĩnh Nam

Quy hoạch tuyến đường Vành đai 2,5; tuyến đường qua ngõ 467 Lĩnh Nam: Quy mô mặt cắt ngang điển hình rộng B = 40m (6 làn xe).

Bản đồ quy hoạch các tuyến đường cấp khu vực phường Lĩnh Nam

Quy hoạch các đường chính khu vực: Tuyến đường nối từ đường quy hoạch B = 40m lên đê Nguyễn Khoái: Quy mô mặt cắt ngang điển hình rộng B = 30m (4 làn xe).

Quy hoạch mạng lưới đường khu vực (VD: phố Nam Dư, ngõ 95 Nam Dư): Quy mô mặt cắt ngang điển hình rộng B = 21,5m.

Quy hoạch các tuyến đường cấp nội bộ (VD: ngõ 193 Nam Dư) : Quy mô mặt cắt ngang điển hình rộng B = 13m – 15,5m (2 làn xe).

Bản đồ quy hoạch các nút giao thông phường Lĩnh Nam

Các nút giao thông phường Lĩnh Nam hầu hết là các nút giao bằng mức.

Cầu vượt (hoặc hầm chui) cho người đi bộ qua đường: Có thể bố trí tại những nơi có lưu lượng giao thông cao.

Bản đồ quy hoạch các trạm dừng đỗ xe buýt phường Lĩnh Nam

Bố trí trên các tuyến đường cấp đô thị và đường chính khu vực.

Bản đồ quy hoạch giao thông tĩnh phường Lĩnh Nam

Các bãi đỗ xe công cộng phường Lĩnh Nam: Bố trí vị trí bán kính phục vụ khoảng 400m – 500m
