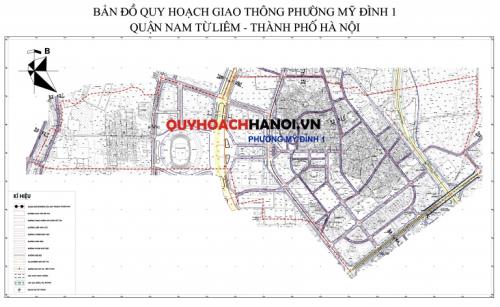

Bản đồ quy hoạch giao thông phường Mỹ Đình 1, quận Nam Từ Liêm, Hà Nội

Vị trí Bản đồ quy hoạch giao thông phường Mỹ Đình 1

Bản đồ quy hoạch giao thông phường Mỹ Đình 1 trong phân khu đô thị H2-2 thuộc phạm vi phường Mỹ Đình 1 – quận Nam Từ Liêm – thành phố Hà Nội.

Diện tích nghiên cứu Bản đồ quy hoạch giao thông phường Mỹ Đình 1 là khoảng 228 ha.

Ranh giới Bản đồ quy hoạch giao thông phường Mỹ Đình 1

Phía Đông Bản đồ quy hoạch giao thông phường Mỹ Đình 1: Giáp phường Yên Hòa – Quận Cầu Giấy;

    Phía Tây Bản đồ quy hoạch giao thông phường Mỹ Đình 1: Giáp phường Cầu Diễn, phường Xuân Phương, phường Tây Mỗ;

    Phía Nam Bản đồ quy hoạch giao thông phường Mỹ Đình 1: Giáp phường Mễ Trì, phường Phú Đô;

    Phía Bắc Bản đồ quy hoạch giao thông phường Mỹ Đình 1: Giáp phường Mỹ Đình 2, phường Cầu Diễn.

Nội dung Bản đồ quy hoạch giao thông phường Mỹ Đình 1

a. Bản đồ quy hoạch đường sắt đô thị phường Mỹ Đình 1:

Các tuyến đường sắt đô thị trong Bản đồ quy hoạch giao thông phường Mỹ Đình 1 bao gồm:

– Tuyến đường sắt đô thị số 8 (Sơn Đồng – Dương Xá).

– Tuyến tàu điện một ray monorail M2 (Mai Dịch – Mỹ Đình – Văn Mỗ – Phúc La).

– Trong quá trình nghiên cứu bản đồ quy hoạch chi tiết các khu vực lân cận sẽ xác định nhu cầu phát triển đô thị theo mô hình TOD.

b. Bản đồ quy hoạch các tuyến đường cấp đô thị phường Mỹ Đình 1:

– Các tuyến cao tốc đô thị trong Bản đồ quy hoạch giao thông phường Mỹ Đình 1 đã xây dựng hoàn chỉnh gồm:

+ Đường Khuất Duy Tiến – Phạm Hùng: Mặt cắt ngang điển hình rộng B = 68m -72m, thành phần cao tốc bố trí trên cầu cạn bề rộng 24m (4 làn) đường đô thị bên dưới quy mô 6 làn xe.

– Các tuyến đường chính đô thị: Xây dựng, cải tạo, mở rộng và hoàn thiện các tuyến theo bản đồ quy hoạch gồm:

+ Trục đường Lê Đức Thọ – Lê Quang Đạo:

* Mặt cắt ngang điển hình rộng B = 40m – 60m (6 làn xe chính).

* Đoạn tuyến khu vực quảng trường trước Sân vận động Mỹ Đình, mặt cắt ngang đường mở rộng B = 60m – 113,5m và xây dựng hầm chui bề rộng B = 30m;

– Các tuyến đường liên khu vực: Xây dựng hoàn chỉnh mạng lưới đường liên khu vực theo bản đồ quy hoạch, mặt cắt ngang điển hình rộng B = 40m – 50m (6 – 8 làn xe).

c. Bản đồ quy hoạch các tuyến đường cấp khu vực phường Mỹ Đình 1:

– Mạng lưới đường chính khu vực:

+ Xây dựng mạng lưới đường chính hoàn chỉnh theo bản đồ quy hoạch, mặt cắt ngang rộng B = 25m – 30m (4 làn xe).

+ Tuyến đường Vũ Quỳnh đã xây dựng trong Bản đồ quy hoạch giao thông phường Mỹ Đình 1.

+ Một số tuyến phố bố trí dải cây xanh bun-va hoặc mương thoát nước ở giữa mặt cắt điển hình rộng B = 38m – 43m.

– Mạng lưới đường khu vực: Chủ yếu được xây dựng trong các khu đô thị Mỹ Đình với quy mô bề rộng mặt cắt ngang B = 17,5 – 25m (3-4 làn xe).

d. Bản đồ quy hoạch các tuyến đường nội bộ phường Mỹ Đình 1:

Mạng lưới đường nội bộ sẽ được xác định cụ thể trong giai đoạn nghiên cứu lập bản vẽ quy hoạch chi tiết, quy mô mặt cắt ngang điển hình B = 13m – 17m.

Những đoạn tuyến qua khu vực khó khăn về giải phóng mặt bằng có thể xem xét thu hẹp cục bộ vỉa hè, tuy nhiên vẫn phải đảm bảo số làn theo bản đồ quy hoạch.

e. Bản đồ quy hoạch các nút giao thông phường Mỹ Đình 1:

– Các nút giao thông khác cốt trực thông (cầu vượt hoặc hầm chui) áp dụng thiết kế tại các nút giao giữa đường cao tốc, đường trục chính đô thị với hệ thống đường cấp thấp hơn.

– Các nút giao khác áp dụng hình thức giao bằng.

– Cầu vượt (hoặc hầm chui) cho người đi bộ qua đường Bố trí tại các nút giao có lưu lương xe và người đi bộ lớn.

– Cụ thể sẽ được xác định trong giai đoạn nghiên cứu lập Bản đồ quy hoạch chi tiết tỷ lệ 1/500.

f. Bản đồ quy hoạch trạm dừng đỗ xe buýt phường Mỹ Đình 1:

Các trạm xe buýt được bố trí trên đường Phạm Hùng, Lê Đức Thọ và Mễ Trì.

g. Bản đồ quy hoạch giao thông tĩnh phường Mỹ Đình 1:

Xây dựng các bãi đỗ xe công cộng với bán kính phục vụ 400 – 500m.
