Bản đồ quy hoạch giao thông phường Ngọc Lâm, Long Biên, Hà Nội

Vị trí bản đồ quy hoạch giao thông phường Ngọc Lâm
Bản đồ quy hoạch giao thông phường Ngọc Lâm trong Bản đồ quy hoạch phân khu đô thị N10 thuộc phạm vi phường Ngọc Lâm – quận Long Biên – thành phố Hà Nội.
Diện tích nghiên cứu Bản đồ quy hoạch giao thông phường Ngọc Lâm là khoảng 83 ha.

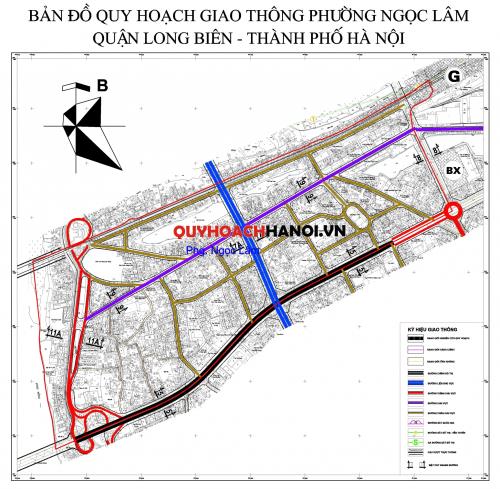

Bản đồ quy hoạch giao thông phường Ngọc Lâm, Long Biên, Hà Nội. Ảnh: Quyhoachhanoi.vn

Ranh giới bản đồ quy hoạch giao thông phường Ngọc Lâm
Phía Đông: Giáp Bản đồ quy hoạch giao thông phường Gia Thụy;
    Phía Tây: Giáp Bản đồ quy hoạch giao thông phường Bồ Đề;
    Phía Nam: Giáp Bản đồ quy hoạch giao thông phường Bồ Đề;
    Phía Bắc: Giáp Bản đồ quy hoạch giao thông phường Ngọc Thụy, phường Thượng Thanh.
Nội dung bản đồ quy hoạch giao thông phường Ngọc Lâm

a. Bản đồ quy hoạch giao thông đối ngoại phường Ngọc Lâm:
– Đường sắt quốc gia: Tuyến đường sắt Hà Nội – Yên Viên sẽ cải tạo thành tuyến đường sắt quốc gia kết hợp với đường sắt đô thị số 1.
– Phương án hướng tuyến cụ thể sẽ được xác định trong quá trình lập Bản đồ quy hoạch dự án do cấp có thẩm quyền phê duyệt.

b. Bản đồ quy hoạch giao thông đô thị phường Ngọc Lâm:

b.1. Bản đồ quy hoạch tuyến đường sắt đô thị phường Ngọc Lâm:
– Tuyến đường sắt đô thị số 1 một phần đi qua Bản đồ quy hoạch giao thông Phường Ngọc Lâm.
– Phương án thiết kế chi tiết và quy mô của tuyến và các ga đường sắt đô thị sẽ được xác định cụ thể sau.

– Các tuyến đường trục chính đô thị trong Bản đồ quy hoạch giao thông Phường Ngọc Lâm gồm:
+ Đường Nguyễn Văn Cừ: Bề rộng mặt cắt ngang điển hình B = 42m (6 làn rộng 2×12.75m, dải phân cách rộng 0.5m, vỉa hè hai bên rộng 2x8m).
+ Các tuyến đường liên khu vực: Gồm 6 tuyến có bề rộng mặt cắt ngang B = 38 – 48m (8 làn rộng 2x(11.25 – 15)m, dải phân cách rộng 3 – 7.5m, vỉa hè hai bên rộng 6.5-7.5m).
b.3. Bản đồ quy hoạch tuyến đường cấp khu vực phường Ngọc Lâm:
– Đường chính khu vực: Xây dựng, cải tạo trên cơ sở các tuyến đường hiện có và xây dựng mới các tuyến đường chính khu vực bề rộng mặt cắt ngang B = 22 – 30m (3-4 làn xe)… theo Bản đồ quy hoạch chi tiết 1/500 được UBND thành phố phê duyệt.
– Đường khu vực: Các tuyến phố hiện có và trong các khu chức năng đô thị với quy mô bề rộng mặt cắt ngang B = 7.5 – 15m (2-3 làn xe).

b.4. Bản đồ quy hoạch các tuyến đường nội bộ Phường Ngọc Lâm:
Các tuyến đường nội bộ trên Bản đồ quy hoạch giao thông Phường Ngọc Lâm được xác định sơ bộ.
Quy hoạch cụ thể sẽ được xác định trong giai đoạn lập bản đồ quy hoạch 1/500.

Bản đồ quy hoạch nút giao thông phường Ngọc Lâm:
– Các nút giao giữa đường trục chính đô thị, đường chính đô thị với đường liên khu vực là các nút giao khác mức trực thông.
– Các nút giao còn lại là giao bằng.

Bản đồ quy hoạch trạm dừng đỗ xe buýt phường Ngọc Lâm:
Các trạm xe buýt Bản đồ quy hoạch giao thông phường Ngọc Lâm bố trí trên đường Nguyễn Văn Cừ.

Bản đồ quy hoạch giao thông tĩnh phường Ngọc Lâm:
– Bãi đỗ xe công cộng:
+ Bãi đỗ xe công cộng trong thành phần đất đơn vị ở chủ yếu phục vụ khách vãng lai và khu vực làng xóm hiện có.
+ Các bãi đỗ xe công cộng nằm trong thành phần đất công cộng sẽ xác định cụ thể trong giai đoạn tiếp theo.
