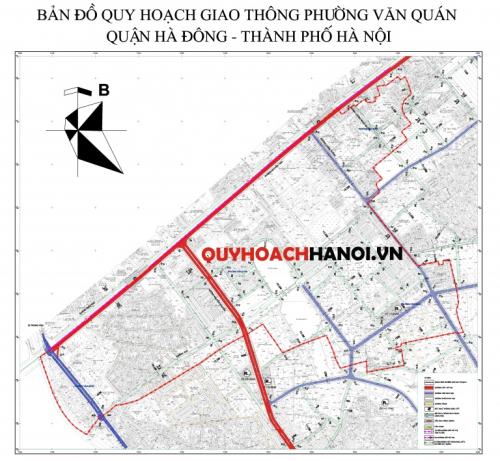

Bản đồ quy hoạch giao thông phường Văn Quán, Hà Đông, Hà Nội

Vị trí bản đồ quy hoạch giao thông phường Văn Quán

Bản đồ quy hoạch giao thông phường Văn Quán nằm trong phân khu đô thị H2-3 thuộc phạm vi phường Văn Quán – quận Hà Đông – thành phố Hà Nội.

Diện tích nghiên cứu bản đồ quy hoạch giao thông phường Văn Quán là khoảng 139,6 ha.

Ranh giới bản đồ quy hoạch giao thông phường Văn Quán

• Phía Đông phường Văn Quán Giáp bản đồ quy hoạch giao thông xã Tân Triều – huyện Thanh Trì;
• Phía Tây phường Văn Quán Giáp bản đồ quy hoạch giao thông phường Mộ Lao – quận Hà Đông;
• Phía Nam phường Văn Quán Giáp bản đồ quy hoạch giao thông phường Phúc La – quận Hà Đông;
• Phía Bắc phường Văn Quán Giáp bản đồ quy hoạch giao thông phường Thanh Xuân Nam – quận Thanh Xuân.

Nội dung bản đồ quy hoạch giao thông phường Văn Quán

Bản đồ quy hoạch giao thông đối ngoại phường Văn Quán

Đường sắt đô thị phường Văn Quán:

+ Xây dựng tuyến đường sắt đô thị số 2A Cát Linh – Hà Đông cà các nhà ga trên tuyến (các ga Thanh Xuân 3, bến xe Hà Đông, Đại học Quốc Gia, Vành Đai 3) đi nổi trên cầu cạn dọc theo đường Trần Phú – Nguyễn Trãi.

Bản đồ quy hoạch các tuyến đường cấp đô thị phường Văn Quán

• Đường Trần Phú – Nguyễn Trãi (QL6): Bề rộng mặt cắt ngang điển hình rộng B = 46m (6 làn xe cơ giới và 4 làn xe hỗn hợp).
• Đường Nguyễn Khuyến: Bề rộng mặt cắt ngang B = 36m (4-6 làn xe), bố trí đường bộ trên cao trong thành phần đường.
• Bản đồ Quy hoạch các tuyến đường cấp khu vực phường Văn Quán
• Các tuyến đường chính khu vực phường Văn Quán: Bề rộng mặt cắt ngang B = 24m – 30m (4 làn xe cơ giới).
• Các tuyến đường khu vực phường Văn Quán (đường Chiến Thắng): Bề rộng mặt cắt ngang B = 16m – 25m (2-3 làn xe cơ giới).

Bản đồ Quy hoạch các tuyến đường cấp nội bộ phường Văn Quán

Các tuyến đường cấp nội bộ: Vị trí, quy mô và hướng tuyến sẽ được xác định trong giai đoạn nghiên cứu lập Bản đồ quy hoạch chi tiết phường Văn Quán, đảm bảo tuẩn thủ quy chuẩn ngành. Trường hợp tuyến qua khu vực khó khăn trong giải phóng mặt bằng hoặc khu dân cư, làng xóm hiện trạng… có thể xem xét thu hẹp cục bộ vỉa hè, tuy nhiên vẫn phải đảm bảo số làn xe theo quy phạm lập bản đồ quy hoạch.

Bản đồ Quy hoạch các nút giao thông phường Văn Quán

• Nút giao thông khác cốt phường Văn Quán: Thiết kế lại các nút giao giữa đường cao tốc đô thị, đường trục chính đô thị với hệ thống đường cùng cấp hoặc thấp hơn.
• Cầu vượt (hoặc hầm chui) cho người đi bộ qua đường phường Văn Quán : Bố trí tại những nút giao có lưu lượng xe và người đi bộ lớn, cụ thể được xác định trong giai đoạn nghiên cứu lập bản đồ quy hoạch chi tiết tỷ lệ 1/500.
• Các nút giao khác áp dụng hình thức giao bằng.

Bản đồ Quy hoạch giao thông tĩnh phường Văn Quán

• Xây dựng các bãi đỗ xe công cộng theo nguyên tắc vị trí bán kính phục vụ khoảng 400m.
• Quy mô bãi đỗ xe sẽ được xác định chính xác ở giai đoạn bản đồ quy hoạch chi tiết.
