Bản đồ quy hoạch giao thông phường Dịch Vọng Hậu, Cầu Giấy, Hà Nội

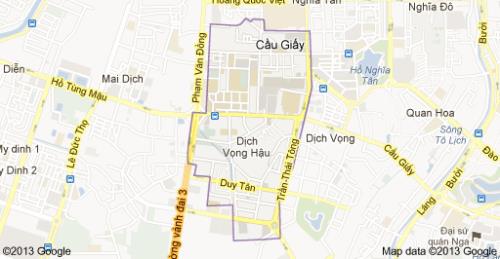

Vị trí bản đồ quy hoạch giao thông phường Dịch Vọng Hậu

– Bản đồ quy hoạch giao thông phường Dịch Vọng Hậu trong phân khu đô thị H2-1 thuộc một phần phạm vi phường Dịch Vọng Hậu – quận Cầu Giấy – thành phố Hà Nội.

– Diện tích nghiên cứu Bản đồ quy hoạch giao thông phường Dịch Vọng Hậu trong phân khu đô thị H2-1 là khoảng 79 ha.

Ranh giới bản đồ quy hoạch giao thông phường Dịch Vọng Hậu

Phía Đông: Giáp Bản đồ quy hoạch giao thông phường Dịch Vọng;

Phía Tây: Giáp Bản đồ quy hoạch giao thông phường Mai Dịch;

Phía Nam: Giáp Bản đồ quy hoạch giao thông phường Dịch Vọng Hậu – thuộc Bản đồ quy hoạch phân khu đô thị H2-2;

Phía Bắc: Giáp Bản đồ quy hoạch giao thông phường Dịch Vọng.

Bản đồ quy hoạch đường sắt đô thị phường Dịch Vọng Hậu

– Xây dựng các ga C1, C2, C3, C4 trên bản đồ quy hoạch tuyến đường sắt đô thị số 3 (Nhổn – Ga Hà Nội).

– Tiếp tục xây dựng hoàn thiện bản đồ quy hoạch các đoạn tuyến còn lại:

+ Tuyến đường sắt đô thị số 4 (Liên Hà – Bắc Thăng Long);

+ Tuyến  đường sắt đô thị số 8 (Sơn Đông – Dương Xá) theo dự án riêng được cấp thẩm quyên phê duyệt.

Bản đồ quy hoạch các tuyến đường cấp đô thị phường Dịch Vọng Hậu

– Xây dựng, mở rộng đường Phạm Văn Đồng (vành đai 3) theo tiêu chuẩn đường trục chính đô thị, bề rộng mặt cắt ngang B = 56m – 89,5m (bố trí 4 làn xe trên cầu cạn, 4 làn xe phía dưới và đường gom hai bên).

– Xây dựng hoàn chỉnh các tuyến đường trục chính đô thị:

+ Trục đường Cầu Giấy – Xuân Thủy – Hồ Tùng Mậu: Bề rộng mặt cắt ngang B = 33m -50m (6 – 8 làn xe).

– Các tuyến đường liên khu vực:

+ Xây dựng, cải tạo, mở rộng trên cơ sở các tuyến đường Nguyễn Phong Sắc (vành đai 2,5), bề rộng mặt cắt ngang điển hình B = 40 – 50m (6 – 8 làn xe).

+ Xây dựng mới đường Vành đai 2,5 đoạn nối từ đường Nguyễn Phong Sắc đến phố Đỗ Nhuận (B = 40m, 6 làn xe);

Bản đồ quy hoạch các tuyến đường cấp khu vực phường Dịch Vọng Hậu

– Mạng lưới đường chính khu vực:

+ Xây dựng, cải tạo, mở rộng trên cơ sở các tuyến đường Trần Quốc Hoàn;

+ Xây dựng các tuyến đường chính khu vực mới;

+ Bề rộng mặt cắt ngang B = 22,5 – 30m (4 làn xe) theo Bản đồ quy hoạch chi tiết 1/500 được UBND thành phố phê duyệt.

– Mạng lưới đường khu vực:

+ Xây dựng cải tạo, mở rộng trên cơ sở các tuyến phố Phan Văn Trường – Đặng Tuấn Tài;

+ Xây dựng mới các tuyến đường khu vực trong các khu chức năng đô thị;

+ Quy mô bề rộng mặt cắt ngang B = 17 – 20,5m (3 làn xe).

Bản đồ quy hoạch các tuyến đường nội bộ phường Dịch Vọng Hậu

– Mạng lưới đường nội bộ được xác định sơ bộ về vị trí, hướng tuyến trên bản vẽ quy hoạch.

– Quy mô mặt cắt ngang điển hình B = 13m – 17m (lòng đường rộng 7m -7,5m, hè hai bên rộng 3m – 5m),

– Cụ thể sẽ được xác định trong giai đoạn lập bản đồ quy hoạch chi tiết 1/500.

Bản đồ quy hoạchcác nút giao thông phường Dịch Vọng Hậu

– Các nút giao thông khác cốt liên thông, bán liên thông xây dựng tại các nút giao giữa đường cao tốc đô thị với đường trục chính đô thị.

– Các nút giao thông khác cốt trực thông xây dựng tại các nút giao giữa đường trục chính đô thị với hệ thống đường cấp thấp hơn.

– Các nút giao còn lại là giao bằng.

Bản đồ quy hoạch trạm dừng đỗ xe buýt phường Dịch Vọng Hậu

– Các trạm xe buýt được bố trí trên đường Nguyễn Phong Sắc và Trần Quốc Hoàn.

– Khoảng cách giữa các trạm khoảng 300 – 500m

Bản đồ quy hoạch giao thông tĩnh phường Dịch Vọng Hậu

– Xây dựng các bãi đỗ xe công cộng với bán kính phục vụ 400 – 500m.

– Vị trí, quy mô và công suất sẽ xác định ở giai đoạn lập Bản đồ quy hoạch tiếp.
